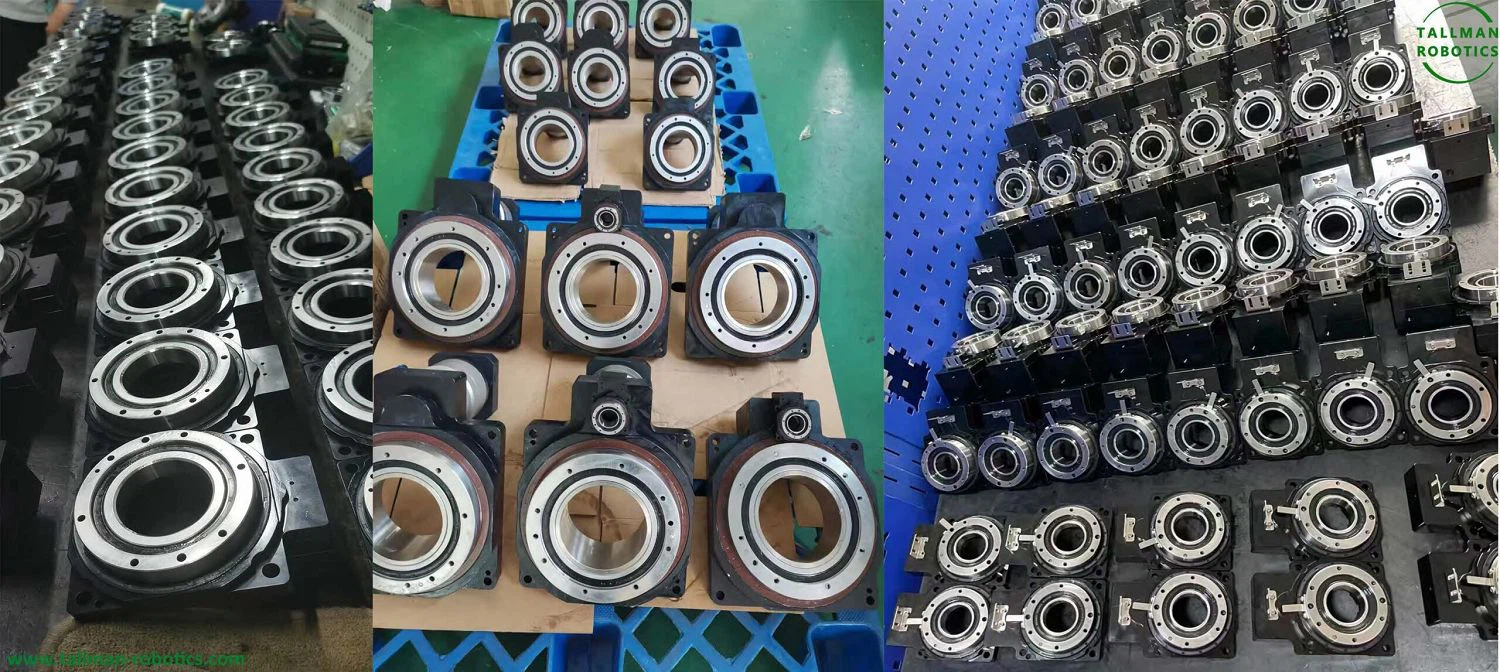

Hohle Rotationstische

Institutionstyp

Vorteile

Nachteile

Anwendbare Szenarien

Hohle rotierende Plattform

Hohe Präzision, Hohlstruktur

Hohe Kosten

Präzise Positionierung und durch - Lochanforderungen

Gewöhnliche rotierende Arbeitstabelle

Niedrige Kosten, einfache Struktur

Kein hohles Design, geringe Präzision

Umgang mit geringer Präzision, einfache Rotation

DD -Motor (Direktantrieb)

Zero Clearance, hohe dynamische Reaktion

Niedrige Belastungskapazität, hohe Kosten

Ultra -Präzision, Lichtlastszenario

Nockenteiler

Hohe Geschwindigkeit, hohe Stabilität

Festes Indexierungsverhältnis, geringe Flexibilität

Intermittierende Indizierungsrotation (wie Füllmaschine)

Große Blenden -Drehstische

Hypoid Gear Hohlrotary -Plattformen

Nockenrollen hohl rotierende Tische

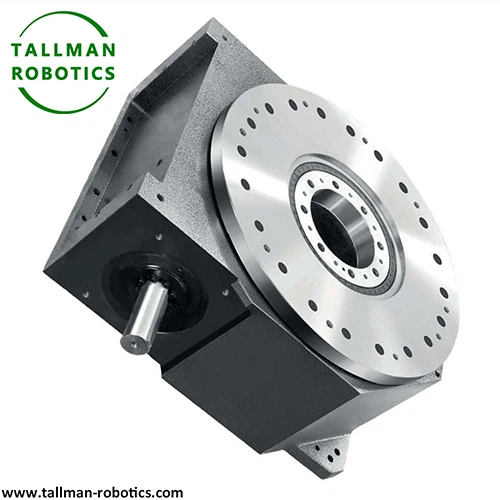

Hochleistungshöhle -Rotary -Tische

Dual -Blei -Wurm -Zahnradhöhle -Rotary -Tische

Anwendungsbereiche

Fallstudien

Szenarioanforderung

Funktion von Hohldrehzahltischen

Automatisierte Produktionslinie und Präzisionsbaugruppe

Präzisionsschweiß -Workstation für elektronische Komponenten

Während des Schweißprozesses von mikroelektronischen Komponenten wie Mobiltelefonkameramodulen und Sensoren müssen das Werkstück für das Schweißen von Spots in mehreren Winkeln gedreht werden und gleichzeitig die Verstrickung der Kabel (z. B. Schweißwaffensteuerlinien und Signallinien) vermeiden.

1). Die Plattform treibt das Werkstück an, um sich genau zu drehen (mit einer Wiederholungspositionsgenauigkeit von ± 0,01 mm), um sicherzustellen, dass die Abweichung der Schweißpunktposition weniger als 0,02 mm beträgt;

2). Inszenieren Sie das Schweißkabel und das Gasrohr durch das Zentrum über - Loch, um mechanische Störungen zu reduzieren und das Layout der Workstation zu vereinfachen;

3) .Cooperation mit Servosmotoren, um eine niedrige - Geschwindigkeitsantriebsrotation von 0,1 Grad /s zu erzielen, wodurch das Schütteln von Werkstücken während des Schweißens vermieden wird.

PCB -Board -Inspektions- und Testausrüstung

Die PCB -Platine muss in der Erkennungsausrüstung um 90 Grad und 180 Grad gedreht werden, damit die optische Kamera Lötverbindungen und Schaltungsdefekte aus verschiedenen Winkeln erkennen kann.

1).<0.5s) to improve detection efficiency;

2) .Die zentrale bis - Loch bietet Probenkabel unter der PCB -Platine, um Erkennungsfehler zu vermeiden, die durch Kabel ziehen;

3). Das Design mit hohem Starrheit stellt sicher, dass die PCB -Platine während der Rotation keinen Versatz hat (Flatness -Fehler<0.05mm).

Robotik -Technologie und Endeffektoren

Scara -Roboter montiert Gelenke

Bei der Montage von 3C -Produkten muss der Scara -Roboter Aktionen wie Schraubanziehen und Komponenten durch die Endrotation erwerben und muss mit Werkstücken unterschiedlicher Längen kompatibel sein.

1) .As a z - Achse Drehgelenk des Roboters erreicht eine Wiederholungsgenauigkeit von ± 0,02 mm und erfüllt die Anforderungen der Präzisionsbaugruppe;

2). Die Hohlstruktur ermöglicht es lange Schrauben und Leitungen durch den Endeffektor, wobei sich an die Montage von Werkstücken unterschiedlicher Längen anpasst.

3).<1 arc minute) ensures no jamming during rotation, improving the consistency of screw tightening.

Kollaboratives Robotermaterial Sortierterminal

Kollaborative Roboter in Lebensmitteln und pharmazeutischer Sortierung müssen die Materialien in eine bestimmte Richtung drehen (z. B. nach oben mit Etikett nach oben) und mit Verpackungskästen unterschiedlicher Größen kompatibel sein.

1) Mit visuellen Sensoren kann die Materialrichtung durch Drehen der Plattform (mit einer Winkelauflösung von 0,01 Grad) eingestellt werden, um eine präzise Sortierung zu erreichen.

2) .Die zentrale durch - Loch durchdringt die Luftröhre und das Sensorkabel der pneumatischen Klemme und vereinfacht die Endverdrahtung;

3).High load capacity (axial load>50 kg) unterstützt gleichzeitig mehrere Materialien und verbessert die Sortierungseffizienz.

Präzisionsbearbeitung und Lasergeräte

Lasermarkierungsmaschine rotierende Arbeitstabelle

Beim Markieren der Oberfläche zylindrischer Werkstücke (wie isolierten Tassen und Lager) muss das Werkstück 360 Grad drehen, um kontinuierliche Muster zu erreichen, und der Laserlichtpfad sollte vermieden werden, durch Kabel blockiert zu werden.

1 und

2) .Die zentrale bis - Loch ermöglicht das Wasser - gekühlte Rohr- und Signallinie der Laserausrüstung durch, um Kabelstörungen mit dem optischen Laserpfad zu vermeiden;

3). Hochsteifende Tischplatte reduziert die Vibration während der Werkstückrotation und sorgt für die Markierungsgenauigkeit (Leitungsbreite Fehler<0.01mm).

Die vierte Achse rotierende Tabelle des Fünf -Achsen -Bearbeitungszentrums

Bei der Verarbeitung von Formen und Luftfahrtteilen müssen fünf Achsenmaschinenmaschinen Multi - facettiertes Schneiden von Werkstücken durch rotierende Achsen erzielen und müssen mit länglichen Werkstücken (wie Klingen und Wellenteilen) kompatibel sein.

1). Wie das vierte Achse -Rotary -Tisch erreicht, erreicht es ein Multi -Winkel -Schnitt von Werkstücken (Positionierungsgenauigkeit ± 5 Bogen Sekunden) und verringert die Anzahl der Klemmzeiten.

2).Large aperture hollow design (>100 mm) ermöglicht es lange rechteckige Werkstücke, den rotierenden Tisch zu durchlaufen und eine Störung zwischen dem Werkstück und dem Gerät zu vermeiden.

3).

Medizinische und Laborausrüstung

Medizinische Bildgebung CT -Scanner -Stufe

Während des CT -Scans muss der Patient oder die Probe mit konstanter Geschwindigkeit drehen, während der Scanbereich durch Motorkabel und Sensorleitungen verstopft wird.

1).<0.01mm) ensures that the scanned image is free of ghosting;

2) .Die zentrale durch - Loch berücksichtigt physiologische Überwachungskabel (wie EKG- und Blutsauerstofflinien) unter dem Körper des Patienten, wodurch der Patientenkomfort verstärkt wird;

3) .Der absoluter Encoder liefert echte - Zeit -Feedback zum Rotationswinkel, um eine genaue Übereinstimmung der gescannten Fehlerposition zu gewährleisten.

Biochemische Probenerkennung automatischer Plattenspieler

Im Enzym - verknüpfte Immunosorbent -Assay (ELISA) und PCR -Maschinen müssen mehrere Probenröhrchen zur Erkennungsstation gedreht werden, um die Batch -Erkennung zu erzielen, und es ist erforderlich, um Verschränkungen zwischen Probenröhrchen und Gerätekabeln zu vermeiden.

1). Maße Indizierungsrotation (Indexierungsfehler<0.1mm) to ensure that the sample tube is aligned with the detection light path;

2) Die Hohlstruktur dringt in das Netzkabel und das Temperaturregelkabel des Testrohrheizmoduls ein und vereinfacht das interne Layout der Geräte.

3).<50dB) to meet the requirements of quiet laboratory environment.

Verpackung und Logistiksortierung

Hochgeschwindigkeits -Kennzeichnungsmaschinenpositionierungs -Rotationstisch

Bei der Kennzeichnung von Getränke- und kosmetischen Flaschen muss sich die Flasche einmal drehen, um das Etikett zu passen und sich an Flaschen mit verschiedenen Durchmessern anzupassen.

1).High speed rotation (maximum speed>300rpm) matches the production line rhythm, capable of processing>10000 Flaschen pro Stunde;

2) Der pneumatische Druckstab oder der Sensordraht, der durch das Zentrum durch - Loch durch die Flasche eindringt, ist mit Flaschen unterschiedlicher Höhen kompatibel;

3). Quick Start Stopp -Antwort (Beschleunigungszeit<0.2s) reduces the shaking of the bottle during switching and avoids label wrinkling.

Logistikpaket -Sortiermechanismus

In der intelligenten Logistik -Sortierzentrum muss das Paket in die entsprechende Sortiergate -Richtung (wie 90 Grad, 180 Grad) gedreht werden und den Gewichtsauswirkungen des Pakets standhalten.

1).High axial load design (>200 kg) kann den Auswirkungen des Abfalls ohne Verformung standhalten;

2) Die Hohlstruktur nimmt die Förderbänder -Antriebswelle und den Positionsensorkabel der Sortierlinie auf.

3).<10ms), improving sorting accuracy.
